はじめに
複雑な医療機器から堅牢な自動車部品まで、プラスチック射出成形は現代の大量生産を支える目に見えない原動力です。今日の製造業において競争力を維持するためには、射出成形の仕組みを理解することが不可欠です。この高効率なプロセスにより、複雑で高精度な部品を最小限の廃棄物で製造することが可能になり、原料ポリマーペレットをわずか数秒で完成品へと変えます。
プラスチック射出成形入門
プラスチック射出成形は、熱可塑性樹脂と熱硬化性樹脂の両方に用いられる汎用性の高い製造技術です。では、射出成形はどのように機能するのでしょうか？基本的には、溶融した材料を精密に設計された金型に押し込み、そこで冷却して金型の形状に成形するという循環プロセスです。その再現性の高さから、厳しい公差と大量生産が求められる分野では業界標準となっています。
プラスチック射出成形とは？基本を理解する
射出成形の核心は、プラスチック顆粒を溶融状態になるまで加熱し、それを高圧で金属製の金型に射出することです。このプロセスでは、加熱されたバレル内で、往復運動するスクリューによって射出前に材料が均質化されます。
これにより、製造されるすべての部品が金型設計の正確な複製であることが保証されます。プラスチック射出成形プロセスの定義
単なる溶融にとどまらず、このプロセスは熱伝達と流体力学の科学です。材料調整（樹脂を乾燥させて準備を整える）から始まり、組み立て可能な固体部品で終わります。各サイクルは、温度、圧力、時間のバランスが最適化されており、原料ペレットから機能的な部品を製造するために最適化されています。

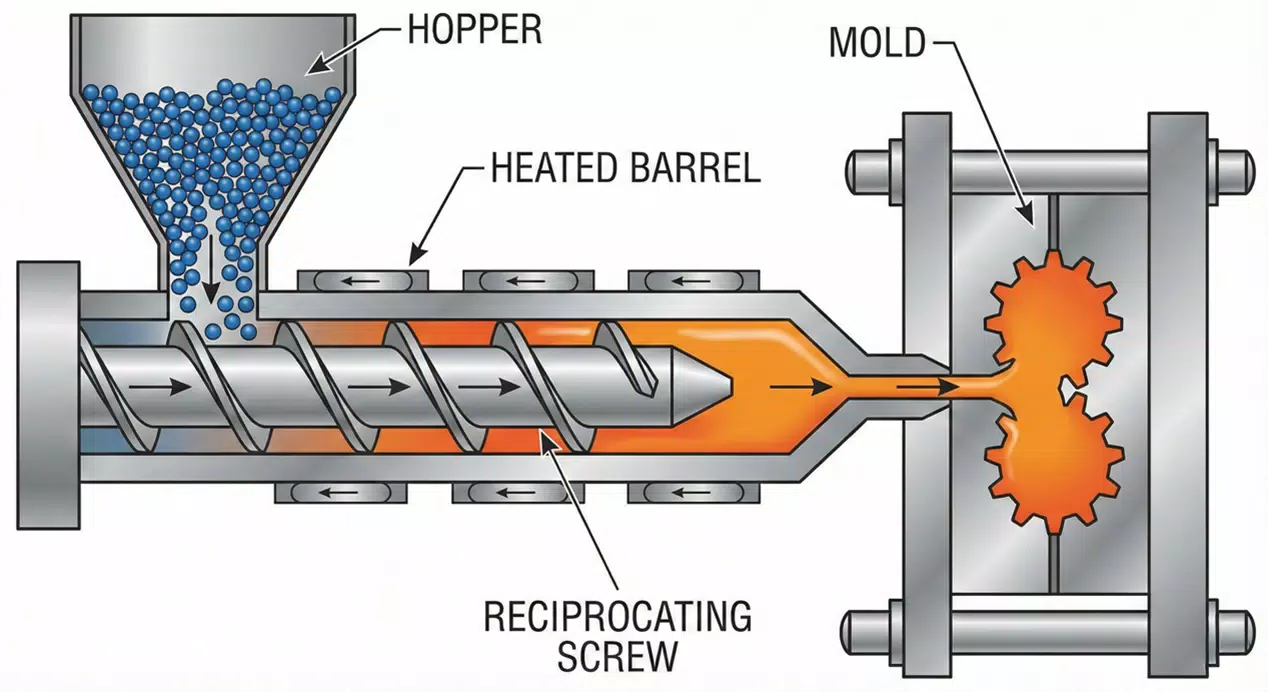

射出成形機の主要構成要素
射出成形の仕組みを理解するには、以下の4つの主要システムを理解する必要があります。
- 射出ユニット：ホッパー、バレル、スクリューで構成され、溶融樹脂を「ショット」します。
- 型締めユニット：油圧または電気の力を用いて、高圧の射出成形時に金型を閉じた状態に保ちます。
- 金型（ツーリング）：部品の形状を定義する、カスタム加工された鋼またはアルミニウムのブロックです。
- 制御システム：射出速度や冷却時間などの変数を監視・調整するCNCインターフェースです。
プラスチック射出成形を使用する理由利点と欠点
最大の利点は拡張性です。金型が完成すれば、部品あたりのコストは大幅に低下します。他の方法では不可能な複雑な形状にも対応できます。しかし、欠点は「ツーリング」（金型製作）の初期費用が高額なため、ごく少量生産のプロトタイピングにはあまり適していません。
プラスチック射出成形工程のステップバイステップ解説
射出成形がどのように機能するのかという疑問に答えるには、サイクルの細部を理解することが最善です。サイクルのあらゆる瞬間が最終的な品質に影響を与えます。
ステップ1：型締め ― 金型の固定
サイクルは型締めから始まります。金型の2つの半分が型締めユニットによって押し合わされます。「型締め力」（トン数で測定）は、溶融プラスチックが射出されたときに金型が開かないように十分な強度が必要です。ここで不十分な場合、バリ（端部の余分なプラスチック）が発生します。
ステップ2：射出 ― 溶融と充填
溶融プラスチックがノズルを通して金型に押し出されます。この段階では、「射出速度」の精密な制御が必要です。
そして「圧力」。目標は、早期冷却を防ぐために十分な速さで空洞を満たしつつ、材料の劣化を避けるために十分な遅さで満たすことである。ステップ3：保持（充填と保持）
金型に材料が充填された後、圧力が維持されます。これを保持といいます。プラスチックは冷却時に収縮するため、成形品が所定の寸法に達し、内部に空隙が生じないように、機械はキャビティ内にさらに材料を「充填」します。
ステップ4：冷却 ― 成形品の固化
成形品を取り出すには、プラスチックが固化する必要があります。金型内の冷却チャネルを水または油が循環し、熱を放散します。冷却は通常、全サイクル時間の大部分を占めます。
ステップ5：射出 ― 完成品の取り出し
金型が開き、エジェクタピンが成形品を押し出します。成形品は容器に落下するか、ロボットによって回収され、次の射出のためにサイクルがリセットされます。
プラスチック射出成形に使用される材料
材料の選択は製品性能の基礎となります。ほとんどのポリマーは、熱可塑性樹脂（再溶解可能）と熱硬化性樹脂（化学変化を起こし、再溶解不可能）の2つのカテゴリーに分類されます。
一般的な熱可塑性樹脂とその用途
- ポリプロピレン（PP）：優れた耐薬品性を持ち、ボトルキャップや自動車用バッテリーケースなどに使用されます。
- ABS樹脂：高い靭性と耐衝撃性を持ち、レゴブロックや電子機器の筐体などに使用されます。
- ポリカーボネート（PC）：透明で高強度です。安全レンズや医療機器部品などに使用されます。
製品設計における材料特性の理解
特定の部品の射出成形がどのように機能するかを検討する際には、メルトフローレート（MFR）や収縮率などの材料特性を考慮する必要があります。MFRが高い材料は薄肉部にも容易に流れ込みますが、収縮率を知ることは金型を正確な寸法に加工するために不可欠です。
プラスチック射出成形の設計：重要な考慮事項
優れた設計はサイクルタイムを短縮し、不良を防ぎます。「製造性を考慮した設計」（DFM）アプローチは不可欠です。
金型設計の成功原則

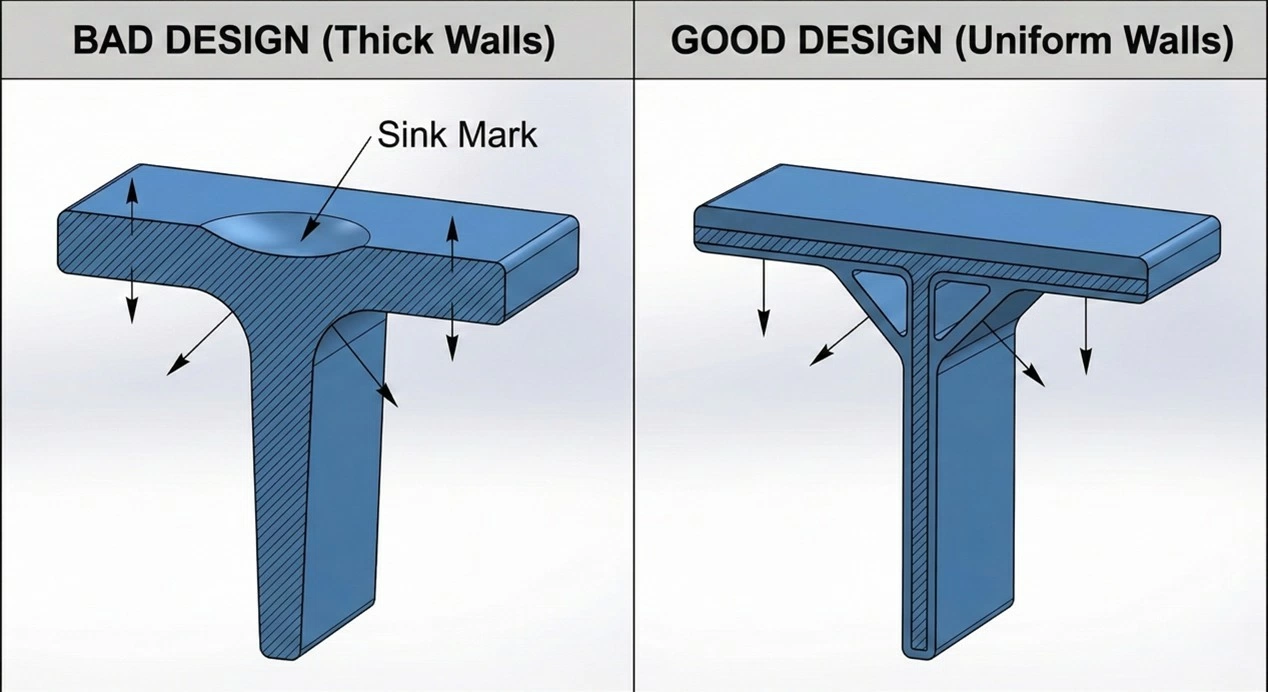

優れた金型は、容易な取り出しを可能にする抜き勾配（テーパー状の側面）と、均一な冷却を確保するための均一な肉厚を備えています。肉厚が厚すぎると、「ヒケ」や反りが発生するリスクがあります。
一般的な設計上の課題と解決策
- 反り：冷却の不均一が原因です。冷却経路を最適化するか、肉厚を変更することで解決できます。
- ヒケ：肉厚部分が原因です。ソリッドブロックではなくリブを使用することで解決できます。
- ボイド：閉じ込められた空気または真空気泡。保持圧力を上げることで解決します。
プラスチック射出成形の様々な産業における応用
その高い精度ゆえに、射出成形は重要な産業分野で広く用いられています。
消費財・電子機器
スマートフォンの内部フレームからコーヒーメーカーの筐体まで、射出成形は消費財に求められる美しい仕上がりと構造的な強度を実現します。
自動車・航空宇宙部品
軽量化は非常に重要です。射出成形を用いることで、メーカーは重い金属部品を、厳しい安全基準を満たす高性能で軽量なポリマーに置き換えることができます。
医療機器・包装
医療分野では、精度は不可欠です。医療現場では、射出成形はどのように用いられるのでしょうか？多くの場合、「クリーンルーム」環境が関わっています。
注射器、バルブ、診断キットなどの滅菌済み高精度製品を製造する。結論：プラスチック射出成形はあなたの製品に適していますか？
一貫した品質で大量生産が必要な場合、答えはおそらくイエスです。金型への初期投資は考慮すべき要素ですが、長期的な効率性と部品あたりの低コストは他に類を見ません。製造工程と設計原則を理解することで、この強力な技術を活用し、製品を大規模に市場に投入することができます。
